一：產品特點
由于采用了閥后壓力反饋機構，1.工作中既減動壓，也減靜壓，既可水平安裝，也可垂直安裝，在高層建筑建筑冷熱供水系統中完全可以代替分區供水中的分供水箱，在氣壓罐和變速泵供水系統中是解決高層底部供水壓力大的理想產品，安裝此閥可實現代壓、等壓供水可節水、節能、減小噪音和延長管路及生器具的使用壽命，安裝此閥可簡化供水系統中的設備，可降低工程造價，此閥更換部分零件，還可以應用在工業生產中需要減壓的場合。如：壓縮空氣、低穩蒸氣、油類等。
二、工作原理
Y110、Y42、410、416系列減壓穩壓閥，主體由閥體、彈簧罩、絲堵、閥芯、活塞套、閥座、限位母和橡膠膜片等零件組成。此閥為常開型彈簧膜片式，閥后壓力可調，通過改變截流口，造成壓力損失，實現減壓。此閥為上進下出，當閥后壓力通過壓力反饋機構傳到橡膠片下和閥芯上，使閥瓣和截流口保持相應位置，當達到調定值截流口閥關閉實現減靜壓，當閥后壓力低于調定值時，由彈簧的壓力向下壓閥芯又打開了截流口進行增壓，保證閥后壓力不超過調定值，由于P1作用面與P2作用面為1：10，閥后0.1MPa的力可以平衡閥前1MPa的力，故有穩壓作用

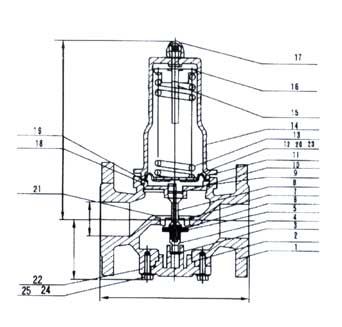

三、外型尺寸及重量
| 規格DN(mm) |
L(mm) |
H(mm) |
H(mm) |
重量kg |
| 15 |
100 |
230 |
52 |
2.5 |
| 20 |
100 |
230 |
52 |
2.5 |
| 25 |
135 |
250 |
55 |
4.5 |
| 32 |
155 |
270 |
56 |
6 |
| 40 |
155 |
270 |
56 |
6 |
| 50 |
200 |
320 |
56 |
12 |
| 規格DN(mm) |
L(mm) |
H(mm) |
H(mm) |
重量kg |
| 50（法） |
220 |
380 |
56 |
17 |
| 65 |
280 |
500 |
140 |
37 |
| 80 |
310 |
530 |
150 |
45 |
| 100 |
350 |
580 |
170 |
55 |
| 125 |
520 |
870 |
235 |
115 |
| 150 |
520 |
870 |
235 |
125 |
四、主要技術性能
| 規格Dg |
15 |
20 |
25 |
32 |
40 |
50 |
50 |
65 |
80 |
100 |
125 |
150 |
| 工作壓力 |
1MPa |
1、16MPa |
| 實驗壓力 |
1.5 |
1.5、2.4MPa |
| 閥后壓力調節范圍 |
0.1-0.5MPa |
0.2-0.8MPa |
| 連接形式 |
內螺紋、外螺紋 |
法蘭盤 |
| 型號 |
Y110 Y210 |
Y410 Y416 |
| 動靜壓差 |
0.1MPa |
0.1MPa |
| 閥后調壓范圍誤差+—10% |
15% |
| 閥后壓力穩定性不超過閥前壓力變化范圍的10% |
15% | |
